dmn标准-决策符号、业务知识模型表示法

     dmn标准-决策符号、业务知识模型表示法（Business Knowledge Model notation）、输入数据（Input Data ）符号、知识源表示法（Knowledge Source notation）说明

1.2符号

表1中汇总了DRD的所有组件的符号，并在下面进行了更详细的描述。

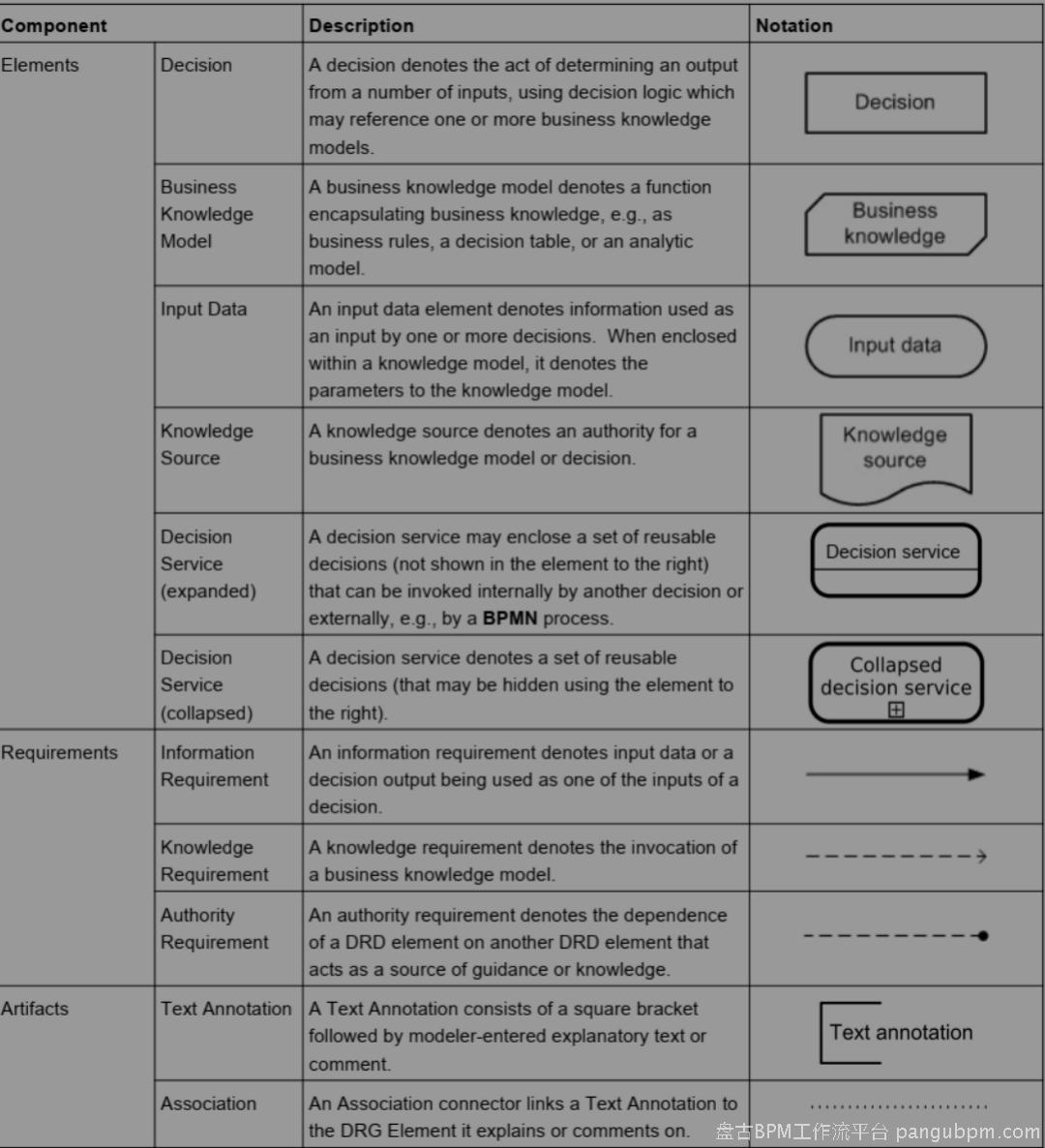

表1：DRD组件

1.2.1决策符号

决策在DRD中以矩形表示，通常用实线绘制，如表1所示。决策的名称必须显示在形状内，除非它被关联的DMNDI：DMNLabel元素的text属性覆盖， 必须改为显示。

如果执行了“列出的输入数据”选项（请参见下文），则所有“决策”对“输入数据”的要求都应列在“决策名称”下方，并用一条水平线与其隔开，如图1所示。列出的输入数据名称应明显位于DRD元素的形状内。

图1：具有列出的输入数据选项的决策

1.2.1.1 业务知识模型表示法（Business Knowledge Model notation）

业务知识模型在DRD中表示为带有两个修剪角的矩形，通常用实线绘制，如表1所示。业务知识模型的名称必须显示在形状内，除非被text属性覆盖相关的DMNDI：DMNLabel元素的元素，必须改为显示。

下文中列出并描述了业务知识模型的属性。

1.2.1.2 输入数据（Input Data ）符号

     输入数据（Input Data ）元素用DRD表示为具有两个平行的直边和两个半圆形端的形状，通常以实线绘制，如表1所示。输入数据元素的名称必须显示在该形状的内部，除非它被关联的DMNDI：DMNLabel元素的text属性覆盖，必须改为显示。

      显示输入数据要求的另一种兼容方法（在DRD较大或复杂时特别有用）是输入数据未在DRD中绘制为单独的符号元素，而是在需要它们的那些Decision元素上列出。为方便起见，在本规范中将其称为“列出的输入数据”选项。

     实现可以提供此选项。图2显示了两个等效的DRD，一个绘制了输入数据元素，另一个绘制了“列出的输入数据”选项。请注意，如果未显示输入数据元素，则应将其列在所有需要该输入数据的决策中（除非如下文中所述故意将其隐藏）。

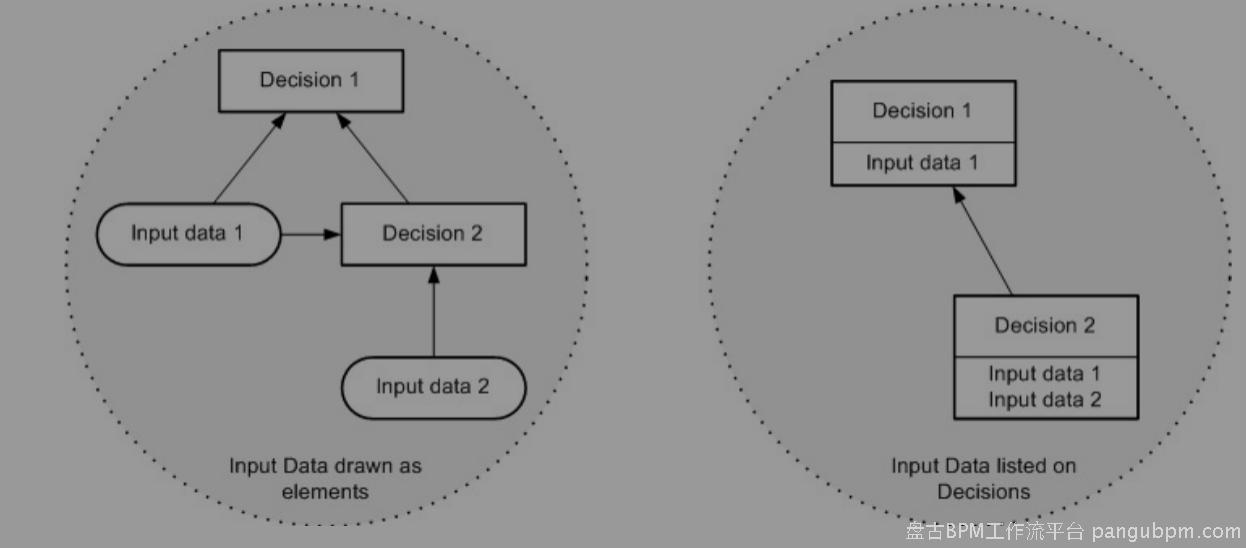

图2：列出的输入数据选项

1.2.1.3知识源表示法（Knowledge Source notation）

知识源（Knowledge Source ）在DRD中以具有三个直线侧面和一个波浪形侧面的形状表示，通常以实线绘制，如表1所示。除非在外观中被覆盖，否则知识源的名称必须显示在形状内。关联的DMNDI：DMNLabel元素的text属性，必须改为显示。
