画布说明

画布介绍

在盘古BPM流程设计器中，可以通过扩拽元素在画布中建模。画布只要分为四大块：

• 工具栏
• 面板栏
• 流程画布
• 属性面板

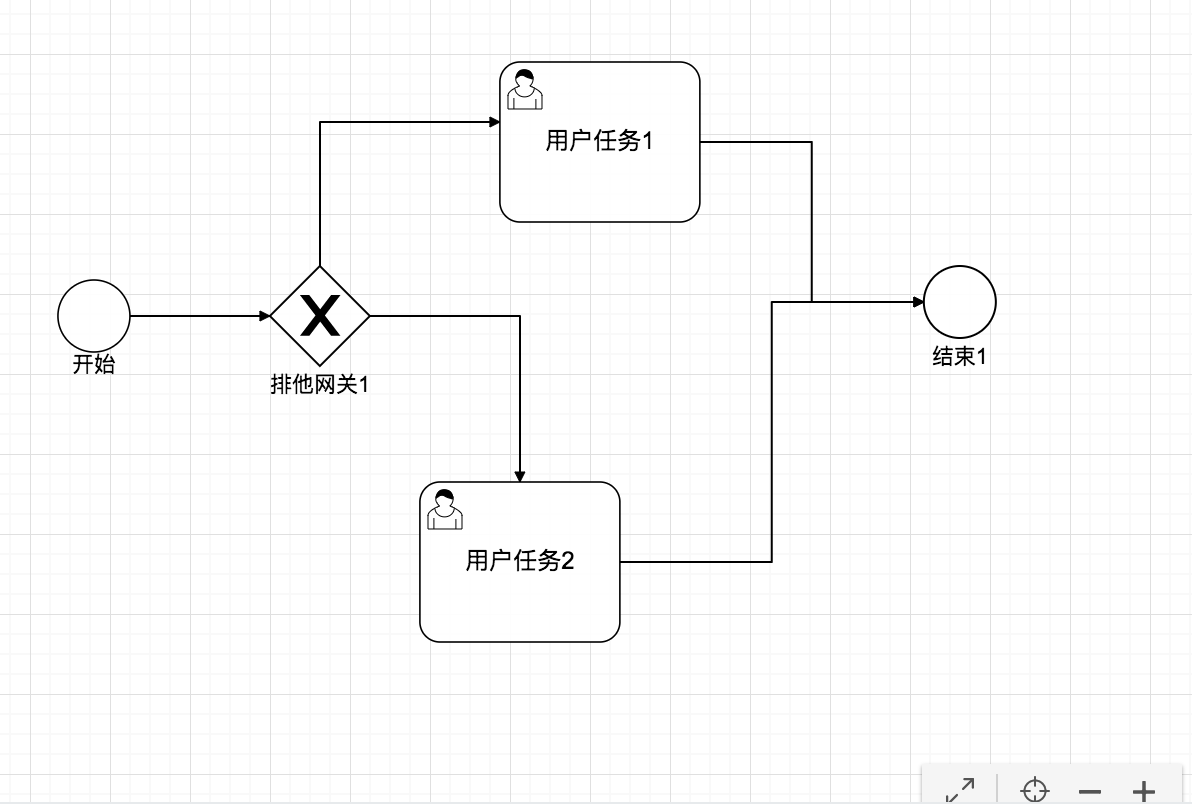

在画布中，特意增加了几个小的功能性按钮，如下图所示：

第一个按钮为全屏模式，点击之后建模界面进入全屏模式，再次点击该按钮退出全屏模式。

第二个按钮为一比一模式，当建模师使用了工具栏中的放大或者缩小功能之后，可能会导致元素的显示非常的大或者非常的小，这个时候可以点击工具栏中的一比一按钮或者该按钮使画布元素原始状态展示。

第三个按钮为缩放按钮。点击之后画布元素以0.5倍数进行缩小。

第四个按钮为方法按钮，点击之后画布元素以0.5进行放大。

    其中，第2/3/4三个按钮的功能等价于工具栏中的三个按钮，如下图所示。

全局搜索功能

当在建模的时候，如果模型用到的元素非常的多，放大以及缩小功能去查找特定内容的元素显得有点麻烦，如果期望查找指定的元素，可以使用全局元素搜索功能。具体操作步骤如下：

1、点击画布，然后使用CTRL+F 快捷键即可出现输入框。

2、在输入框中输入元素的名称或者id（不建议使用id方式搜索，因为id是自动生成的）

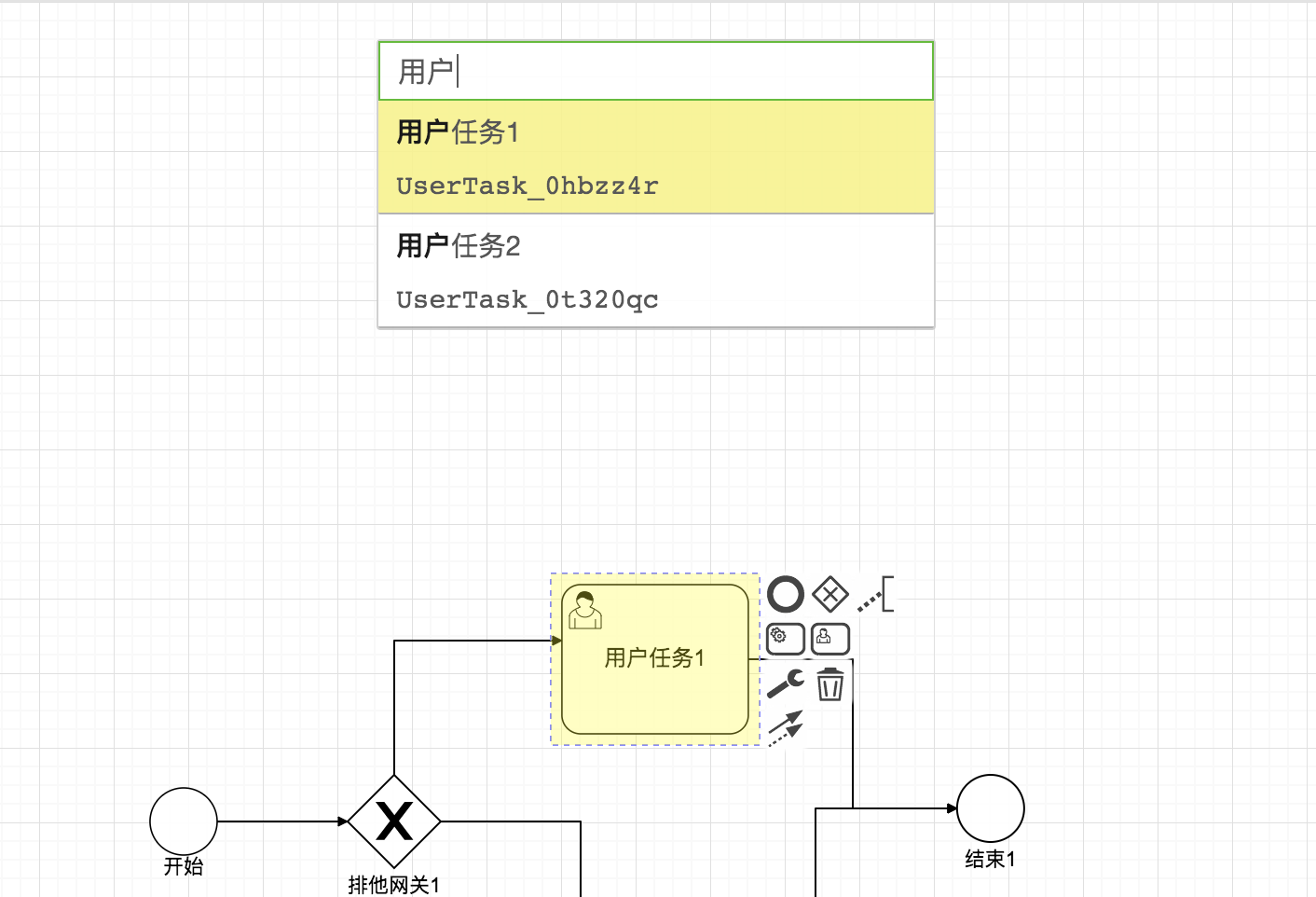

具体效果如下所示：

上图中，黄色区域为已经搜到的元素，文本框中提示的为已经匹配到的元素，可以点击匹配到的元素进行元素的选中即可。
